Bien voir pour bien souder : Guide des loupes pour l'électronique

Dans le monde de l'électronique moderne, la miniaturisation est la norme. Les composants traversants classiques ont largement laissé la place aux composants montés en surface (CMS), dont certains ne sont pas plus gros qu'un grain de sable.

Pour assembler, inspecter ou réparer ces circuits, une bonne vision ne suffit plus : il faut un outil de grossissement adapté. Le choix de cet outil dépend de votre budget, de la fréquence de vos travaux et de la précision requise.

Voici un tour d'horizon des solutions les plus courantes.

1. La "Troisième Main" avec Loupe (Niveau Débutant)

C'est souvent le premier outil que l'on achète lorsqu'on débute. Il combine un support pour tenir le circuit imprimé (PCB) et une simple loupe en verre ou en plastique sur un bras articulé.

• Utilisation : Petites soudures occasionnelles, travaux sur des composants traversants, bricolage général.

• Avantages : Très peu coûteux, facile à trouver, aide à tenir la pièce.

• Inconvénients : La qualité optique est souvent médiocre (déformations sur les bords). Le grossissement est faible (généralement x2 ou x3). Il est difficile de positionner la loupe exactement où l'on veut sans qu'elle ne gêne le fer à souder.

2. La Lampe-Loupe de Bureau (Niveau Intermédiaire)

Ce modèle est un incontournable pour tout atelier d'électronique sérieux. Il s'agit d'une lampe articulée qui intègre une grande lentille grossissante en son centre, entourée d'un éclairage (généralement à LED).

• Utilisation : Travaux réguliers, soudure de composants CMS de taille moyenne (comme les boîtiers 0805 ou 0603), inspection de circuits.

• Avantages : Offre un grand champ de vision et un éclairage direct et sans ombre sur la zone de travail. La qualité optique est meilleure que celle de la "troisième main". Elle libère complètement l'espace autour du circuit.

• Inconvénients : Elle est encombrante sur un bureau. Le grossissement reste limité (souvent entre x3 et x5) et une distorsion peut apparaître sur les bords de la lentille sur les modèles d'entrée de gamme.

3. Les Loupes à Main et "Compte-fils"

Contrairement à la loupe de lecture classique, ces loupes sont conçues pour une inspection ponctuelle très précise. On trouve notamment la loupe de joaillier (triplet) ou le compte-fils.

• Utilisation : Inspection rapide d'une soudure, lecture de références de composants (marquage laser) quasi invisibles à l'œil nu.

• Avantages : Très fort grossissement (x10, x20, voire x30). Optique de haute qualité souvent traitée contre les reflets. Format de poche.

• Inconvénients : Champ de vision très étroit. Distance de travail très courte (il faut coller la loupe à l'objet), ce qui rend la soudure impossible pendant l'observation.

4. La Loupe Serre-tête (Visière)

C’est l'outil préféré des techniciens de réparation mobile et des horlogers. Elle se porte comme un casque ou des lunettes et dispose de plusieurs lentilles basculantes.

• Utilisation : Soudure de précision, micro-mécanique, réparation de smartphones.

• Avantages : Liberté totale des deux mains. Elle suit les mouvements de votre tête, ce qui permet de garder une vision nette même si vous bougez. Éclairage LED souvent intégré au-dessus des yeux.

• Inconvénients : Peut devenir lourde après plusieurs heures. La perception de la profondeur demande un temps d'adaptation.

5. Les Loupes Électroniques (Microscopes Numériques)

On entre ici dans l'ère moderne. Ces systèmes utilisent une caméra HD et un écran (intégré ou déporté sur un PC/TV).

• Utilisation : Inspection de série, documentation (capture de photos/vidéos des défauts), soudure de composants ultra-denses.

• Avantages : Grossissement énorme (jusqu'à x1000 numériquement). Confort ergonomique : vous ne regardez plus en bas, mais droit devant vous sur un écran, ce qui évite les maux de dos. Possibilité d'enregistrer vos travaux.

• Inconvénients : Temps de latence (lag) sur les modèles d'entrée de gamme, ce qui rend la soudure difficile (décalage entre votre geste et l'image). Absence de vision 3D (image plate).

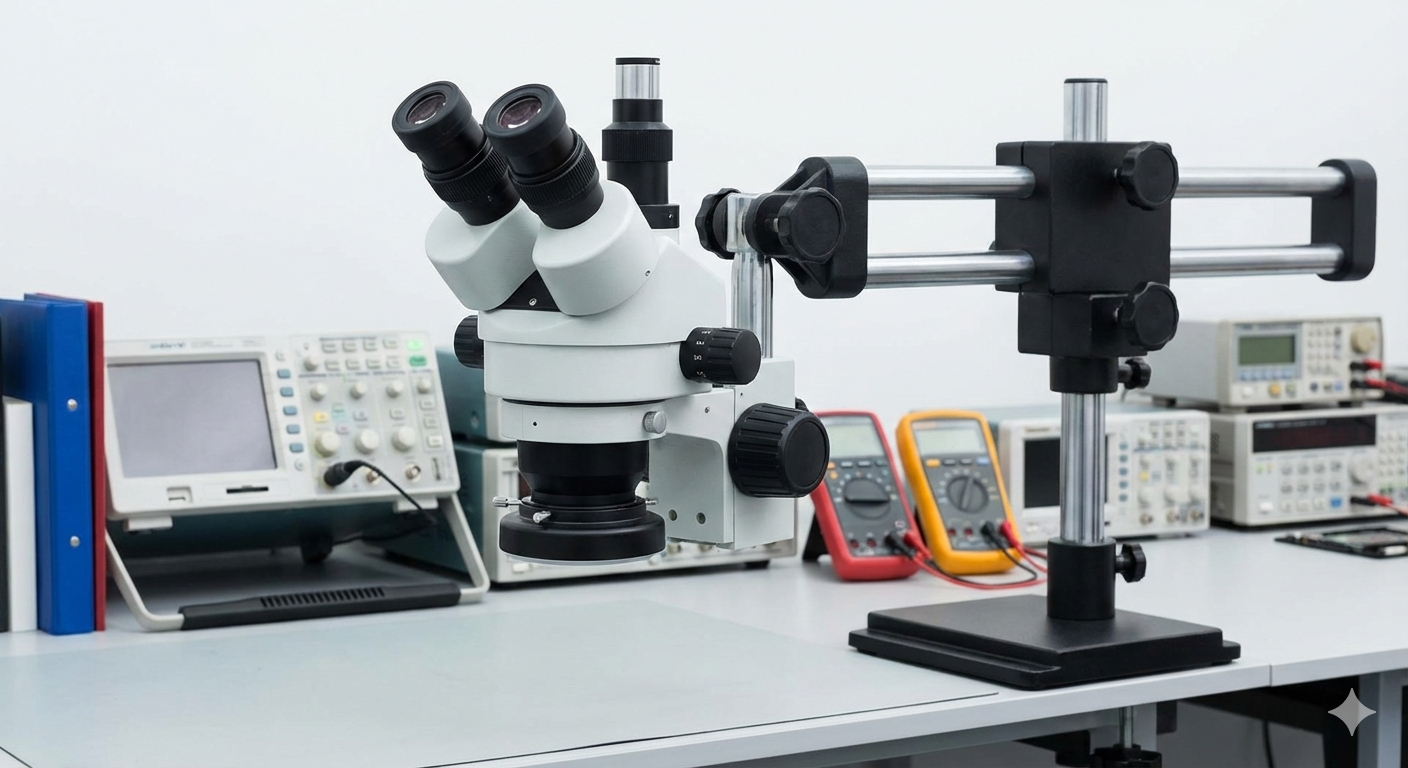

6. La Loupe Binoculaire (Stereomicroscope)

Le "Saint Graal" du professionnel de l'électronique. Contrairement au microscope numérique, vous regardez à travers deux oculaires pour une vision optique réelle.

• Utilisation : Micro-soudure professionnelle, réparation de cartes mères complexes (MacBook, iPhone), recherche de pannes microscopiques.

• Avantages : Vision en relief (3D) parfaite, essentielle pour évaluer la hauteur d'une boule de soudure. Zéro latence. Grande distance de travail permettant de passer le fer à souder et l'air chaud sous l'objectif.

• Inconvénients : Prix élevé. Encombrant (nécessite souvent un bras articulé "Boom Stand"). Demande un réglage précis de l'écartement des yeux.

Résumé pour vous aider à choisir :

Type de Loupe        Usage Idéal           Prix         Confort
Troisième main         Petit bricolage          Bas           Moyen
Lampe-loupe         Soudure standard      Moyen           Bon
Serre-tête           Mobilité / Réparation    Moyen       Très bon
Numérique          Inspection / Photos     Variable     Excellent (dos)
Binoculaire           Micro-soudure Pro       Élevé     Exceptionnel (vue)
